قطعات موتور عبارتند از :
سرسيلندر، سيلندر، پيستون، شاتون، ميل لنگ، سوپاپها، فنرهاي برگرداننده، تايپيتها، براي تشريح اين اصول نياز به تعاريف پايه اي داريم، تا با آنها آشنا بشويم مثل :
نقاط مرگ بالا و نقاط مرگ پائين.
به بالاترين نقطه قراريري پيستون در داخل سيلندر نقطه مرگ بالا گفته مي شود و به پائين ترين نقطه قرارگيري پيستون در داخل سيلندر نقطه مرگ پائين گفته مي شود.·
کورس پيستون :
به فاصله طي شده بين مرگ بالا و مرگ پائين ، کورس پيستون گفته مي شود.·
حجم مفيد سيلندر:
وقتي پيستون از نقطه مرگ بالا به طرف نقطه مرگ پائين حرکت خودش را انجام مي دهد، در فضاي بالاي سيلندر حجمي ايجاد مي شود که به حجم مفيد سيلندر معروف است.·
حجم اطاق احتراق:
وقتي پيستون در بالاي مرگ بالا قرار مي گيرد به فضاي بالاي پيستون مي گويند.·
اصول کارکرد يک موتور چهار زمانه بنزيني:
چهار زمان کار موتور به ترتيب عبارت است از :
زمان اول : مکش
– زمان دوم : تراکم
– زمان سوم : احتراق
– زمان چهارم : تهويه
- زمان اول :
در زمان اول با گردشي که ميل لنگ انجم مي دهد و انتقال اين حرکت توسط شاتون به پيستون و پيستون به طرف مرگ پائين حرکت مي کند و با توجه به اين حرکت در بالاي خود يک حجمي را ايجاد مي کند که اين حجم ايجاد شده و خلاء حاصله و همينطور زمانبندي که براي سوپاپها در نظر گرفته شده، سوپاپ هوا باز مي شود و با باز شدن سوپاپ هوا، خلا حاصله در نتيجه پائين رفتن پيستون، توسط مخلوط سوخت و هوايي که کاربراتور انجم داده، به فضاي بالاي پيستون راه پيدا مي کند و مرحله مکش انجام مي گيرد.
- زمان دوم :
با ادامه حرکت ميل لنگ و گردش به سمت بالا، پيستون هم به سمت بالا حرکت داده مي شود و هم زمان با اين عمل سوپاپ ورودي که در مرحله مکش باز شده بود، حالا بستر مي شود و با بالارفتن پيستون، سوخت و هواي مکيده شده در مرحله مکش مورد تراکم قرار مي گيرد و در فضاي اطاق احتراق متراکم مي شود.
- زمان سوم :
با رسيدن پيستون به نقطه مرگ بالا، جرقه زني شمع انجام مي گيرد و باعث مي شود که مخلوط سوخت و هواي فشرده شده محترق بشود و به سطح پيستون فشار بياورد و پيستون را به سمت پائين حرکت بدهد، حرکت به پيستون به سمت پائين در واقع با ايجاد کار همراه است که اين عمل تا رسيدن پيستون به سمت مرگ پائين ادامه دارد.
- زمان چهارم:
با ادامه حرکت پيستون به سمت بالا و در نتيجه حرکت ميل لنگ، دودهاي حاصل از احتراق در مرحله قبل بايستي از موتور خارج بشود که اين عمل با، بازشدن سوپاپ خروجي که سوپاپ دود است و بالا رفتن پيستون و فشار بر گازهاي حاصله انجام مي گيرد و دودهاي حاصل از احتراق از مسير خروجي اگزوز خارج مي شود
تفاوت ميان موتور بنزيني و چهار زمانه ديزل :
امنيت که مربوط به نوع به وجود آمدن زمان کارکرد نيست و در واقع مربوط به وارد شدن مخلوط سوخت به هوا و هواي خالي مي شود.
در موتورهاي چهار زمانه بنزيني به اين ترتيب در زمان مکش مخلوط ورود سوخت را به هوا داريم که با بازشدن سوپاپ هوا، مخلوط سوخت هوا از طريق ماينفول ورودي و سوپاپ ورودي وارد مي شود در حاليکه در موتورهاي ديزل در زمان مکش، فقط هواي خالي مکيده مي شود و سوخت در زماني به هوا اضافه مي شود که در بالاترين نقطه حرکتي براي پيستون و مرحله تراکم داريم که با زمان بندي که براي پمپهاي در نظر گرفته شده، ما داريم به هواي متراکم شده در داخل سيلندر و حرارتي که از اين جهت در اثر فشردگي افزايش پيدا کرده به اين سوخت اضافه مي شود و گرماي حاصل از تراکم اين احتراق صورت مي گيرد و نيرو ايجاد مي شود.
موتور دو زمانه :
چهار زمان کار موتور همانطور که ديديم در موتور چهارزمانه در دو دور ميل لنگ انجام شد ولي اين چهار زمان در يک موتور دو زمانه در يک دور ميل لنگ بوجود مي آيد و بجاي اينکه ما در يک موتور دو زمانه سوپاپ داشته باشيم، مسيرهاي ورودي و خروجي گازها، توسط پيستون باز و بسته مي شود.اشکالاتي که باعث مي شود تا موتورهاي دو زمانه کمتر مورد استفاده قرار گيرند، عبارتند از:
1 – مصرف زياد سوخت ( نسبت به قدرت توليدي)
2 – سوزاندن روغن و دودکردن موتور3
– آلوده کردن هوا*
نسبت تراکم :
نسبت تراکم فاکتور مناسبي است در طراحي موتورها که در واقع تعريفي که مي توانيم براي اين موضوع داشته باشيم، نسبت حجم حداکثر که در واقع حجمي که در بالاي سطح پيستون در زمانيکه پيستون در نقطه مرگ پائين قرار گرفته به نسبت حجم حداقل که در واقع حجم محفظه احتراق است، نسبت تراکم، مجموعه اي است از نسبت حجم حداکثر به حجم حداقل.
طريقه تفکيک و بررسي قطعات تشکيل دهنده موتور:
قطعات مختلفي روي موتور وجود دارد که يک به يک مي بايست تفکيک شود و علاوه بر اين موتور روي شاسي اتومبيل قرار دارد و براي اينکه موتور از روي شاسي جدا بشود و روي استن قرار بگيرد. براي اين کار مي بايست يکسري عمليات انجام شود که شامل جدا کردن اتصالاتي از شاسي به موتور و يا تخليه بعضي از مايعات از آنهاست.
براي شروع کار مي بايست توجه داست که در ابتدا برق اتومبيل را قطع بکنيم، که براي اين عمل ابتدا بست منفي باطري را جدا بکنيم بعد از قطع برق مي بايست مايعات داخل، خارجي شود، مايعات شامل، مايعات خنک کننده که آب موتور است که از قسمت زير رادياتور پيچي وجود دارد که به آن پيچ تخليه گفته مي شود، سپس مايع روغن کاري بايد تخليه بشود.
سپس تمامي قسمتهايي که از شاسي به موتور و از موتور به شاسي متصل است را جدا بکنيم، ابتداً اگزوز که مربوط به دود است را جدا مي کنيم، سپس شلنگهاي رابط بين رادياتور و موتور، لوله هاي رابط بنزين که از شاسي به کاربراتور وصل است.·
در زمان بازکردن مي بايست دقت کنيم که دماي قطعات با محيط يکي باشد، در غيراين صورت باعث بروز اشکالاتي در قطعات خواهد شد، مانند تاب برداشتن قطعات و يا پيچيدگي قطعات که به طور کلي قطعه ديگر غيرقابل استفاده مي شود.·
هر قطعه که بوسيله چند پيچ به يکديگر متصل باشد، بايد پيچها به صورت هماهنگ (حلزوني و يا ضربدر) باز شود.·
واشرها يکبار مصرف هستند و اگر در مرتبه دوم از آنها استفاده بشود عمل آب بندي را به خوبي انجام نمي دهد و باعث روغن ريزي و يا صحيح کار نکردن موتور مي شود.·
در صورت تاب داشتن و يا فرورفتگي در مانيفوله هوا باعث مي شود موتور صحيح کار نکند و يا باعث کار نکردن يکي از سيلندرها شود.·
در سر سيلندر از قسمتهاي مختلف تشکيل شده است، روي سرسيلندر مجموعه اي وجود دارد که به آن ازبکها گفته مي شود
آموزش تعمير اتومبيل هاي سواري
قسمت پنجم
تفکيک و بررسي قطعات:
در صورت عدم آب بندي سوپاپ بايست خود باعث ضعيف کار کردن و يا کارنکردن آن سيلندر مي شود.
سرسيلندرها از جنس آلومينيوم و يا چدن هستند که امروزه از آلومينيوم استفاده مي شود چون تبادل حرارتي بيشتري دارند در سرسيلندرها سوپاپ هوا از سوپاپ دود بزرگتر است بدليل بالا بردن راندمان حجمي موتور است.
يکي از عوامل روغن سوزي موتور خوردگي ساق سوپاپ و يا دو پهني گايد سوپاپ است که باعث نفوذ روغن از قسمت بالا به محفظه سيلندر مي شود.براي اينکه راندمان حجمي بالا برود از تعداد زيادي سوپاپ استفاده مي شود
عيوب سر سيلندر:
قسمتهاي شامل گيت سوپاپ در اثر کار در آن دو پهني ايجاد مي شود و بايد تعويض و يا تعمير بشود.
قسمت ديگر: ليست که در اثر ضرباتي به آن وارد مي کند، در آن خوردگي ايجاد مي شود و يا از بين مي رود و از حالت آب بندي سوپاپ خارج مي شود.·
در سر سيلندر ممکن خوردگي ايجاد بشود، و مجراهاي آب آن بهم راه پيدا کند و يا به محفظه احتراق وارد بشود، ·
در سر سيلندر منافذي وجود دارد که براي نفوذ روغن است. گاهي اتفاق مي افتد که منافذ عبور آب به منافذ عبور روغن راه پيدا مي کند، که باعث مي شود که اصطلاحاً آب روغن قاطي مي شود. براي جلوگيري هيچ راهي وجود ندارد جز تعويض سرسيلندر·
عيب ديگر که ناشي از عدم توجه در هنگام باز کردن آن است، تاب برداشتن است و براي مشخص کردن مي بايست از يک خط کش فلزي استفاده کنيم.·
عيب ديگر: پيچيدگي در سر سيلندر است که تا حدودي قابل تعميراست در صورتيکه بيشتر از اندازه مجاز باشد قابل تعمير نيست مثلاً از حدود20/0 ميليمتر بيشتر باشد قابل تعمير نخواهد بود.
عيب ديگر : مربوط به فنر سوپاپ در سرسيلندر است، مي بايست فنرهاي سوپاپ هوا و دود را در کنار هم قرار دهيم و مي بايست همگي يک انازه باشند. در صورت کوتاه بودن آن فنري که کوتاه بود قابل تعمير نيست و باعث سوختن سوپاپ مي شود.واشر سرسيلندر که بين کف سرسيلندر و سيلندر قرار گرفته است. در .... واشر سرسيلندر، سيلندر را نسبت به بيرون آب بندي مي کند، و در بار دوم نمي توان از آن استفاده کرد.
وظيفه واشر سرسيلندر: 1
– آببندي محفظه احتراق
2 – آب بندي مجاري آب و روغن نسبت به هم هر گاه واشر دچار سوختگي شود، ديگر عمل آب بندي انجام نمي شود و سيلندرها با هم کار نمي کنند.
حال استارت گيربکس را از موتور جدا مي کنيم سپس لوله هاي رابطه موتور به شاسي را جدا مي کنيم، سپس قسمت انتقال قدرت را از مولد قدرت جدا مي کنيم. سپس قطعات جانبي را جدا مي کنيم.
مثل : آلترناتور که وظيفه جريان الکتريسته موتور را تأمين مي کند. سپس واتر پمپ که وظيفه گردش آب در موتور را برعهده دارد و يکي از قطعات سيستم خنک کاري است.

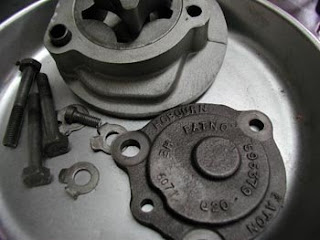

قسمت ديگر اويل پمپ است که وظيفه مکش روغن از کارتر و ارسال آن به مدار روغن کاري است.
کارترها معمولاً جنسشان از ورق ، آلومينيوم است که به صورت ريختگري انجام مي شود.
سپس اول پمپ را باز مي کنيم که وظيفه اش مکش روغن از کارتر و ارسال آن به مدار است.
سپس پيستون ها را جدا مي کنيم. خار يا تاقان ها مانع از چرخش ياتاقان ها در جاي خود مي شوند.
در هنگام جدا کردن پيستون ها مي بايست مواظب باشيم تا ضربه نخورد و جابجا قرار دادن پيستونها در سيلندرها باعث ايجاد روغن سوزي در موتور مي گردد.
پيستون شامل قسمتهاي مختلفي است مثل :
1 – کف پيستون
2 – جاي ثياروينگها
3 – دامنه پيستون
4– جاي گژنپين
رينگها قطعات آب بندي کننده بين سيلندر و پيستون هستند که مانع از نفوذ کمپرس از محفظه احتراق به کارتر و همينطور مانع از نفوذ روغن از کارتر به محفظه احتراق مي شود.
فراويل
فراويل يکي از قطعات موتور است که به ميلنگ متصل است، وظيفه آن اينست که در هنگام استارت زدن، حرکت استارت را به ميل لنگ منتقل مي کند و باعث حرکت اوليه موتور مي شود. در تر ميل لنگ، بوش يا روي بولينگ وجود دارد.
يکي ديگر از وظايف فراويل انتقال نيروي موتور به قسمت انتقال موتور است. تنها استاکي که در فرايويل ممکن است بوجود بيايد خرابي دنده هاي دور آن است.
قسمت بعدي: سيني پشت است که بايد جدا شود. در زير آن قطعه اي وجود دارد بنام کاسه نمد که از نفوذ روغن به خرج جلوگيري مي کند. اينها هم يکبار مصرف هستند و مي بايست دوباره عوض شود. اگر کاسه نمد انعطاف نداشته باشد، قابل مصرف نيست.
قسمت بعدي : جدا کردن ميل لنگ است.
انواع برشهاي سيلندر:
1 – برشهاي خشک يا تعميري.
2 – برشهاي تر يا تعويض.
* تعميرات در موتور تحت اندازه هاي خاص انجام مي شود، در سيستم ميليمتري : 25/0 ميليمتر و در سيستم اينچي 01/0 اينچ.يکي از عيوب در سيلندر اينست که در سيلندر مجاري آب روغن وجود دارد، پس بايد مجاري نسبت به هم نبايد ارتباط داشته باشند. بين اين مجاري، ماهيچه هاي ماسه اي وجود دارد که براي تخليه آنها از پولکهايي استفاده کرده اند.
روي سيلندر معمولاً مسطح و صاف است و مسطح نبودن آن نسبت به گوشه ها باعث سوختن واشر سرسيلندر مي شود.
· ياتاقانها قطعات نرمي هستند بين ميل لنگ و بلوکه سيلندر که در هنگام کار موتور در صورت ورود ذرات خارجي مانع از خرابي ميل لنگ و پوسته موتور مي شود.
در صورت خرابي ياتاقانها يا زياد شدن خلاصي بين ميل لنگ و ياتاقانها، باعث افت فشار روغن در موتور مي شود.
تعريف اورسايز:
قطعاتي که در موتور در اثر تعمير، اندازه آن از اندازه اصلي بزرگتر مي شود، اورسايز ناميده مي شوند: مانند بوش ها
تعريف آندرسايز:
قطعاتي از موتور که در اثر تعمير ، اندازه آن از اندازه اصلي کوچکتر مي شود آندر سايز ناميده مي شود مانند: شفت ها
